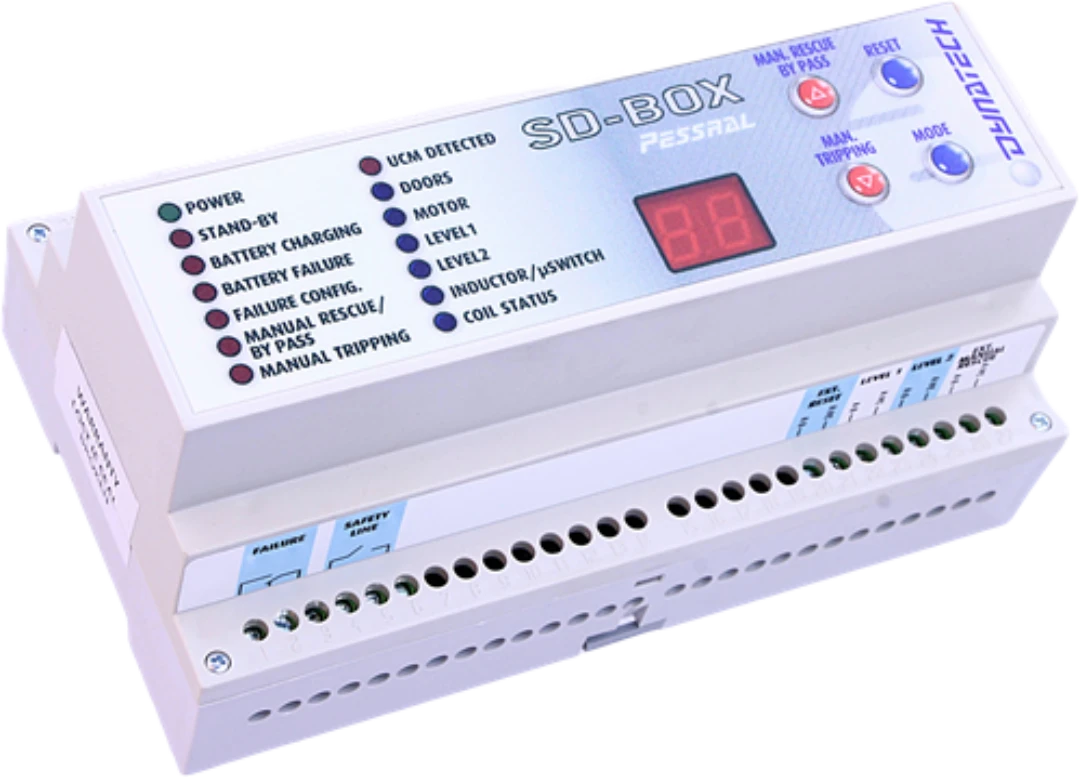

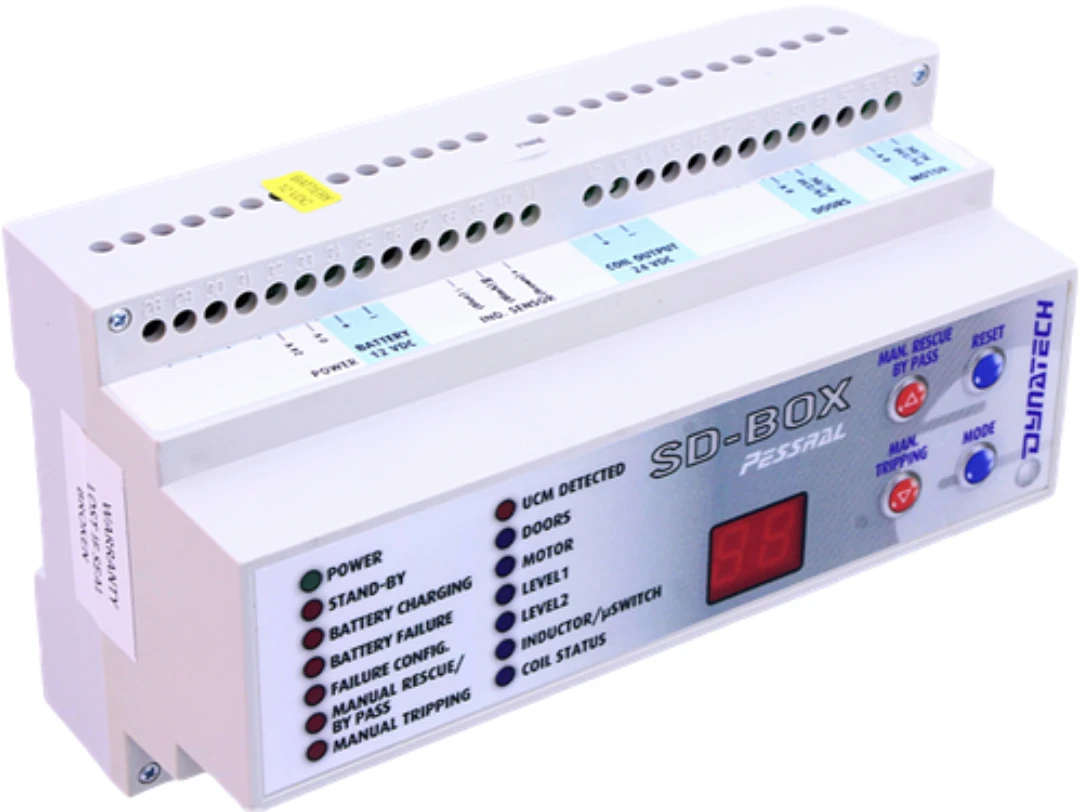

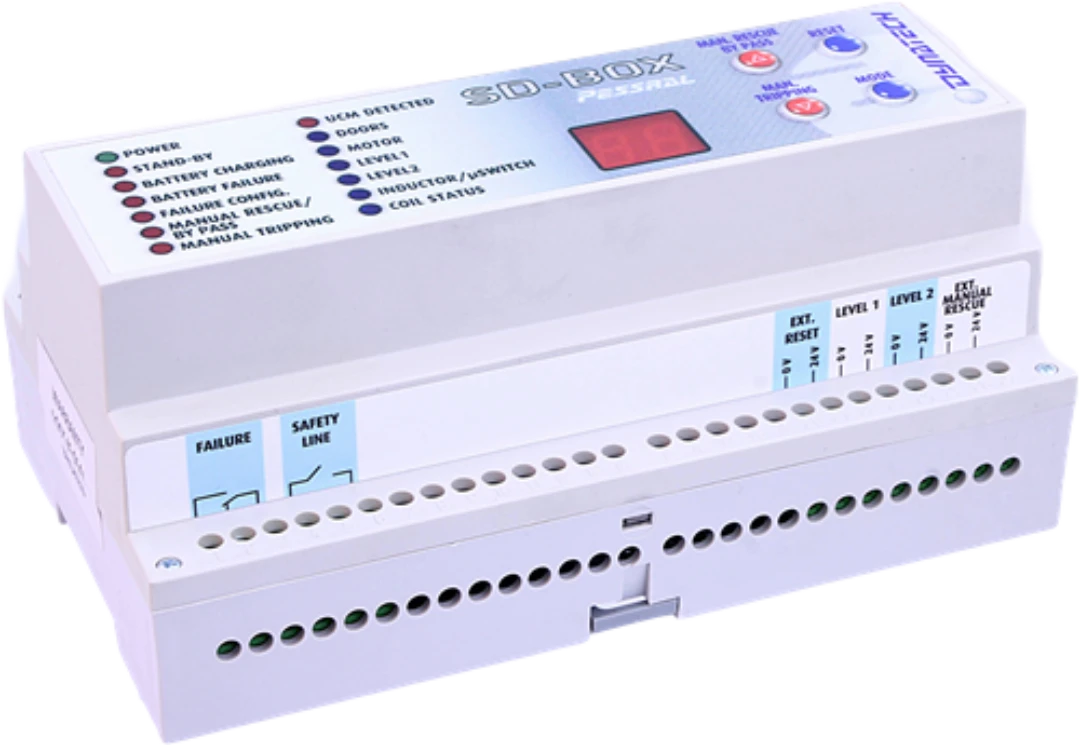

SD-BOX är en elektronisk UCM-styrenhet från PESSRAL som är certifierad enligt SIL 2 av TÜV Rheinland och utformad i enlighet med EN81-20/81-50. Detta system används för att upptäcka alla typer av okontrollerade rörelser i hissen (UCM) med öppna dörrar. Om en okontrollerad rörelse inträffar öppnas säkerhetskretsen och hastighetsregulatorn låses. Den måste användas tillsammans med en hastighetsregulator som innehåller en nedfartsspärr. Strömförsörjning: - 24VDC strömförsörjning. - Batteri för strömförsörjning. 12 VDC, 1,5 Ah. Nödvändiga insignaler från installationen: - Redundant dörrsignal (DOORS): mellan 24 och 230 VDC/AC. - Signal från drivmaskinen (MOTOR): mellan 24 och 230 VDC/AC. - Duplicerade nivåsignaler (LEVEL1/LEVEL2): 24 VDC. Valfria insignaler som kommer från installationen: - Extern manuell räddningssignal: 24 VDC. - Extern återställningssignal: 24 VDC. Utgångar: - Säkerhetslinjekontakt med automatisk kontroll. - Information om systemfel. Anslutning av regulatorns element: - Spole för upplåsning av regulatorn: 24 VDC. - Induktiv sensor eller mikrobrytare: för att kontrollera att spolen fungerar korrekt.
